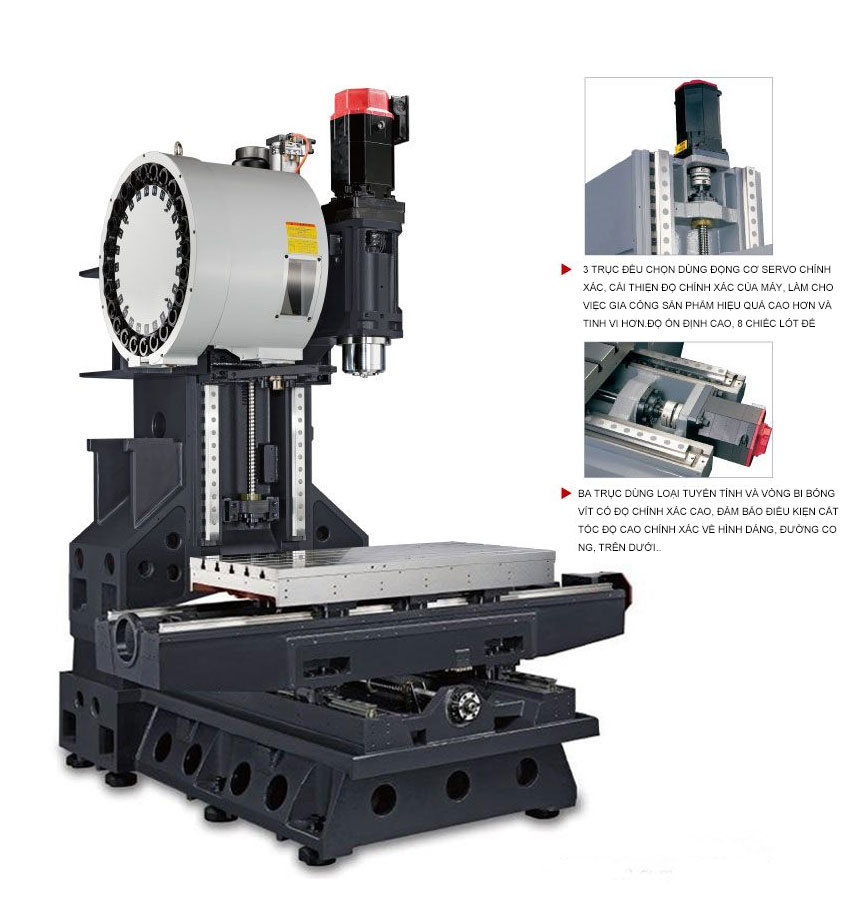

Trung tâm gia công tốc độ cao là một trung tâm gia công thẳng đứng có độ cứng cao, toàn bộ cấu trúc máy rất cứng, chính xác, ổn định, tỷ lệ trục trặc thấp, lợi thế là độ tin cậy cao, để phân biệt với những mô hình thông thường khác ngoài thị trường.

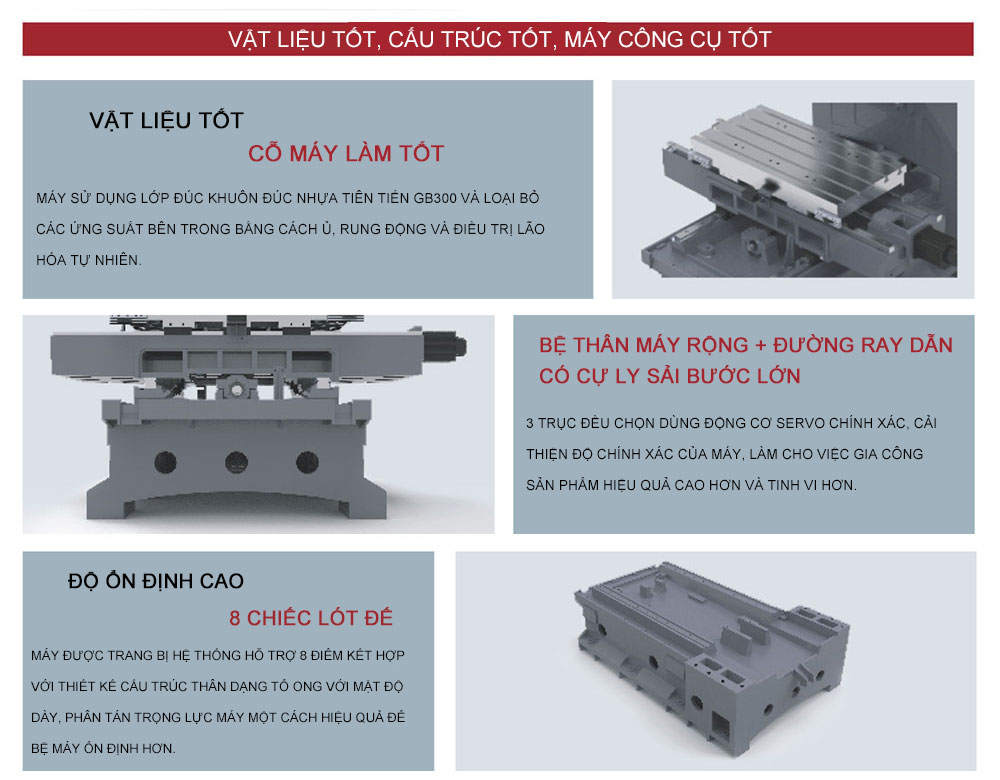

Máy có cấu trúc tổng thể mạnh mẽ, cấu trúc của máy được tối ưu bởi việc phân tích phần tử hữu hạn, cấu trúc càng cứng thì càng ổn định hơn.

Thiết kế đầu sườn: Các xương sườn bên trong được in đậm và mở rộng, và độ cứng cấu tạo sẽ cải thiện tính ổn định chế tạo.

Các trục chính có độ cứng cao có thể được sử dụng với các thiết bị mô-men xoắn cao để tăng hiệu quả sản xuất lên hơn 30%。

Phạm vi áp dụng：

①Thân máy cứng gấp bội có tỉ lệ trục trặc thấp, có độ tin cậy cao của nhà sản xuất

②Đặc biệt thích nghi với các trường hợp trục quay tốc độ cao xử lý chuyển động.

③ Cấu trúc phần họng sâu ngắn có độ cứng cao với thiết bị mô-men xoắn , hiệu quả sản

xuất tăng 30% trở lên, sử dụng từ kim loại màu đen loại nặng phù hợp gia công.

Thông số kỹ thuật

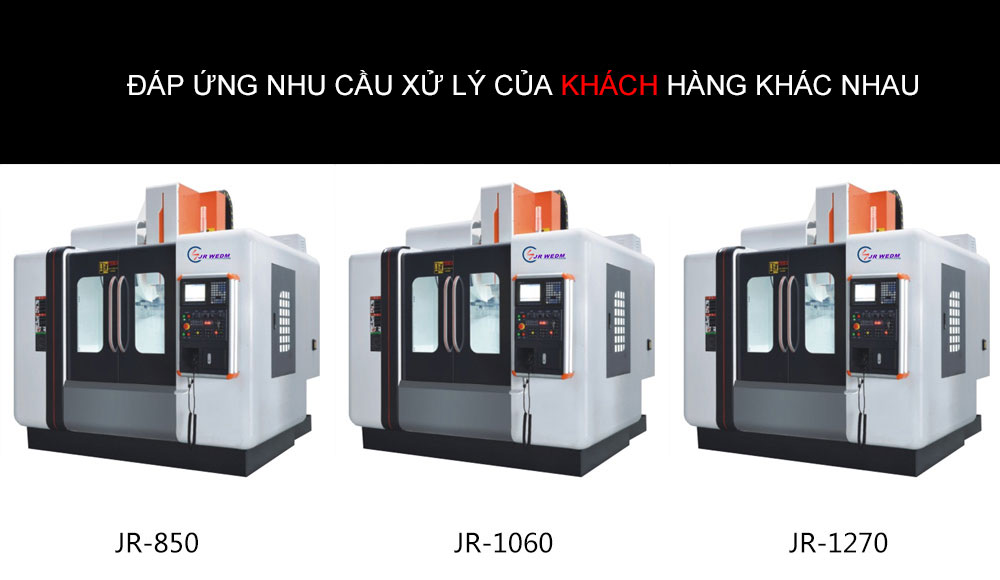

Tên	Đơn vị	JR-850	JR-1060	JR-1270	JR-1370	JR-1580	JR-1690	JR-1890
Trục X	mm	800	1000	1200	1300	1500	1600	1800
Trục Y	mm	500	600	700	700	800	900	900
Trục Z	mm	500	600	600	650	700	680	680
Kích thước bàn làm việc	mm	1050*500	1300*600	1360*700	1400*710	1700*800	1800*900	2000*900
Tải trọng chịu được lớn nhất của bàn làm việc	Kg	600	800	1300	1300	1500	1600	1600
Đầu mũi trục chính đến mặt bàn	mm	105-605	180-780	150-750	150-800	170-870	160-840	160-840
Khoảng cách từ trung tâm trục chính đến cột	mm	550	600	785	785	810	950	950
Tốc độ trục chính	rpm/min	8000/12000			6000/10000
Độ côn trục chính		BT40	BT40	BT50	BT50	BT50	BT50	BT50
Trục X/Y/Z	KW	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	3.0/3.0/3.0	4.5/4.5/4.5	4.5/7/4.5	4.5/7/4.5
Công suất trục chính	KW	7.5	11	15	15	18.5	18.5	22
X/Y/Z Tốc độ di chuyển nhanh của trục	m/min	16/16/14	16/16/14	16/16/14	16/16/14	15/15/12	15/15/12	15/15/12
Tốc độ cắt	m/min	1-10000	1-10000	1-10000	1-10000	1-10000	1-10000	1-10000
Định vị chính xác	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Lặp lại định vị chính xác	mm	±0.003	±0.003	±0.003	±0.003	±0.003	±0.003	±0.003
Trọng lượng bao bì máy	Kg	5300	8000	9500	11500	13500	15000	16000
Kích thước bao bì máy	mm	270024002600	335025002800	370030003200	400030003400	440035003400	460036003500	490040003500

Bảng cấu hình trung tâm gia công

Máy chủ	□ 1 cỗ máy chủ tiêu chuẩn	Tiêu chuẩn
Trục chính	□ Loại dây cu – roa trục chính BT40 8000 vòng/phút	Tiêu chuẩn
	□ Kiểu kết nối trực tiếp BT40 10000/12000/15000rpm	Tùy chọn
	□ Làm mát dầu trục chính	Tùy chọn
	□ Vòng phun làm mát trục chính	Tùy chọn
	□ Xuất nước trung tâm trục chính	Tùy chọn
	□ Thổi khí thay dao trục chính	Tùy chọn
Mẫu chuôi dao	□ BT40	Tiêu chuẩn
Đinh tán mù	□ MAS BT-40/P40T-1	Tiêu chuẩn
Hệ thống làm lạnh	□ Hệ thống làm lạnh tiêu chuẩn	Tiêu chuẩn
vô lăng	□ vô lăng kiểu liên kết	Tiêu chuẩn
Tản nhiệt hộp điện	□ Máy trao đổi nhiệt	Tiêu chuẩn
Tản nhiệt hộp điện	□ Máy lạnh tự động	Tùy chọn
Đèn làm việc	□ LED Đèn led làm việc	Tiêu chuẩn
Đèn chỉ thị 3 màu	□ LED Đèn Led chỉ thị 3 màu	Tiêu chuẩn
Bể nước điều chỉnh ốc từ đệm lót	□ Bể nước điều chỉnh ốc từ đệm lót	Tiêu chuẩn
Hộp công cụ	□ Hộp công cụ	Tiêu chuẩn
Hệ thống bôi trơn	□ Hệ thống bôi trơn tự động	Tiêu chuẩn
Bảo vệ	□ Tấm kim loại bảo vệ toàn bộ	Tiêu chuẩn
Bảo hành 1 năm	□ Bảo hành 1 năm	Tiêu chuẩn
Hệ thống băng chuyền	□ Thiết bị băng chuyền/ xoắn ốc	Tùy chọn
Hệ thống băng chuyền	□ Hút bụi tự động	Tùy chọn
Hệ thống xả nước	□ Hệ thống xả nước
Tốc độ di chuyển cho vào nhanh	□ 36/36/36m/min
Bàn xoay servo	□Trục thứ 4
Bàn xoay servo	□Trục thứ 5
Hệ thống vòng kín hoàn toàn	□Thước grating cảm biến

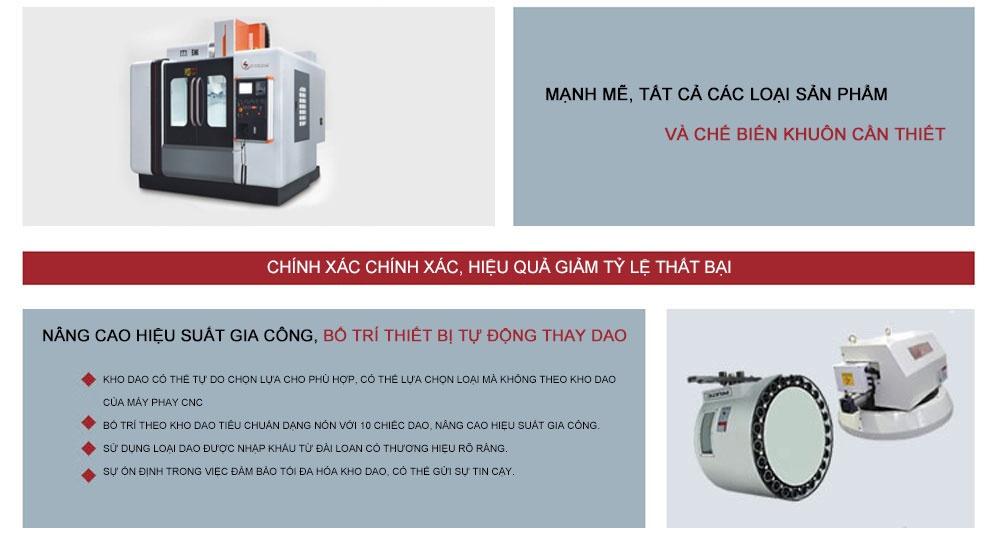

Kho dao	□ BT40 24 Kho dao BT40 với 24 vị trí
Kho dao	□ BT40 16 Kho dao BT40 với 16 vị trí

Các thành phần chính của trung tâm gia công Thương hiệu và nguồn gốc

Số thứ tự	Hạng mục	Thương hiệu	Nguồn gốc
1	Hệ thống điều khiển	Mitsubishi / Fanuc	Nhật Bản
2	Động cơ trục chính	Mitsubishi / Fanuc	Nhật Bản
3	Trục chính	Purcell	Đài Loan
4	Động cơ 3 trục x/y/z	Mitsubishi / Fanuc	Nhật Bản
5	Vòng bi trục chính	NSK	Nhật Bản
6	Vòng bi 3 trục	NSK	Nhật Bản
7	Bóng vít 3 trục	PMI/HWIN	Đài Loan

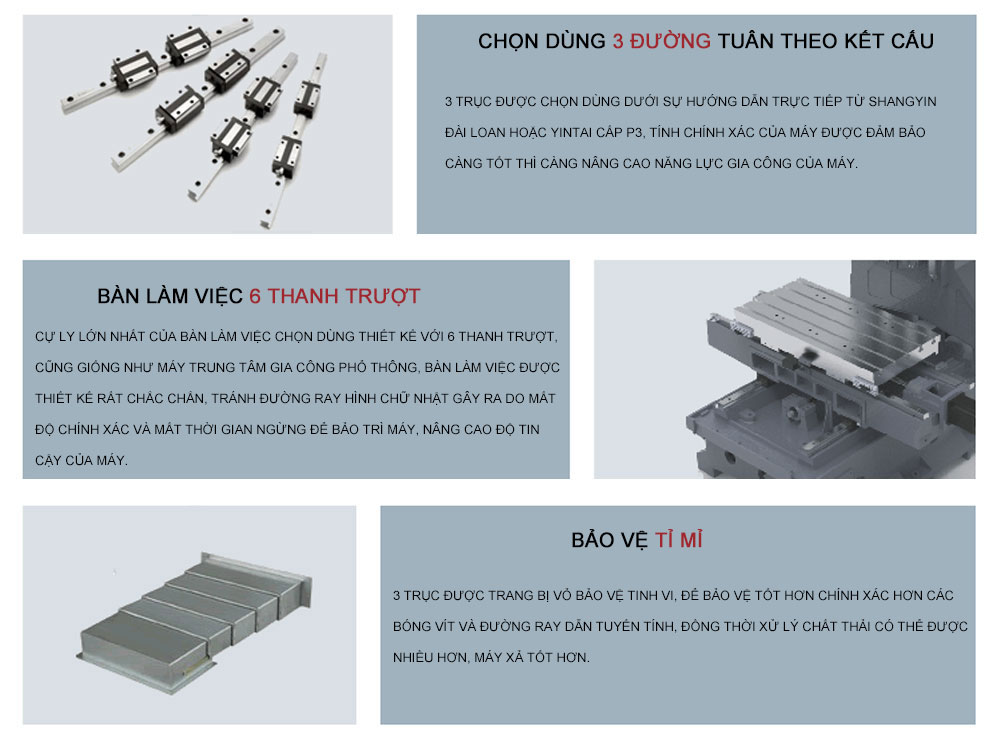

8	Đường trục x/y loại ray trượt	PMI/HWIN	Đài Loan
9	Máy nối trục	R+W	Đức
10	Bao phủ co dãn 3 trục	Yin xing	Đài Loan
11	Kho dao	First round / St. Jie / Kita / Okada	Đài Loan
12	Đơn vị làm dao trục chính		Đài Loan
13	Động cơ cắt chất lỏng		Đài Loan
14	Bảng điều khiển hoạt động	JR	Trong nước
15	Máy trao đổi nhiệt	Wenheng	Trong nước
16	Van điện từ (khí áp)	Ya Deke	Đài Loan
17	Linh kiện áp suất không khí	Ya Deke	Đài Loan
18	Phụ tùng chủ yếu của máy điện	Schneider	Đức
