| Hạng mục | Đơn vị | >JR2013 | JR2015 | JR3022 | JR5022 | JR6027 | JR8034 |
|
Kích thước bàn làm việc ( Dài x Rộng) |
mm | 2200×1100 | 2200×1300 | 3000×1800 | 5000×1800 | 6000×2300 | 8000×2600 |
| Tải trọng chịu đựng của bàn làm việc | kg | 6000 | 6000 | 1200 | 18000 | 20000 | 32000 |
| Chiều rộng giàn | mm | 1350 | 1550 | 2230 | 2230 | 2730 | 3430 |
| Khe cắm T (Số lượng– kích thước – khoảng cách) | mm | 7-22×150 | 7-22×175 | 7-22×200 |
9-22×200 |
11-22×200 |
30-28×250（khe ngang ） |
|
Trục quay X/Y/Z |
mm | 2000/1300/900 | 2000/1500/900 | 3200/2200/1000 | 5200/2200/1000 | 6200/2700/1000 |
8200/4000（Trục quay gia công hiệu quả ）/1250 |
|
Di chuyển nhanh của trục X/Y/Z |
mm | 12/12/10 | 12/12/10 | 12/12/10 | 12/12/10 | 8/12/10 | 8/10/10 |

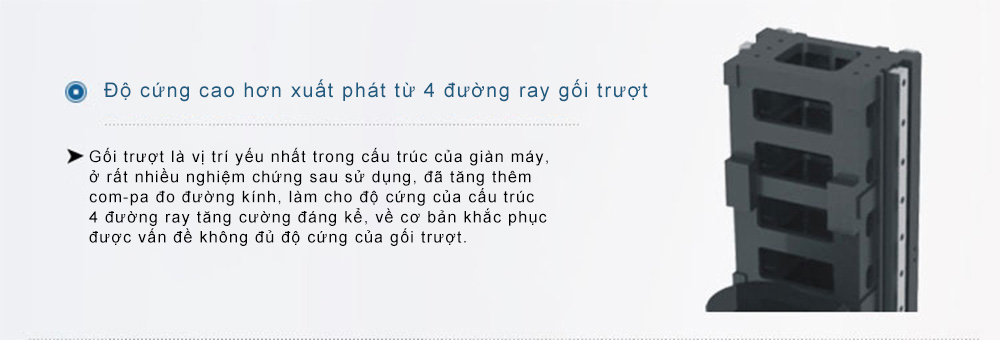

| Trục đường ray dẫn | 2-45（X）/2-45(Y)/ZTrục cứng | 2-45（X）/2-45(Y)/ZTrục cứng | 2-55（X）/2-55(Y)/ZTrục cứng | 2-55（X）/2-55(Y)/ZTrục cứng | 2-55（X）/2-55(Y)/ZTrục cứng | 4-55（X）/2-55(Y)/2-65(Z) | |

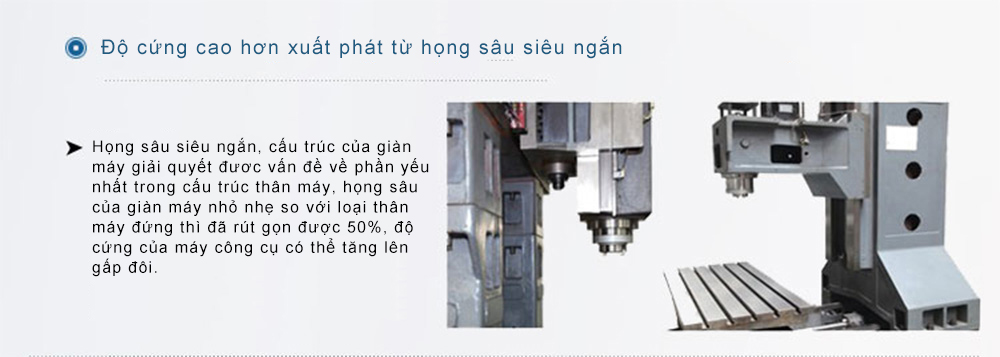

| Khoảng cách từ mũi trục chính đến mặt bàn làm việc | mm |
180-1080（Đầu mũi ngắn ） |
180-1080（Đầu mũi dài ） |
310-1310(Đầu mũi ngắn ) |
310-1310（Đầu mũi ngắn ） |
310-1310（Đầu mũi dài ） |
350-1600（Đầu mũi ngắn ） |
| Tốc độ cắt tối đa | m/min | 7 | 7 | 7 | 7 | 7 | 7 |

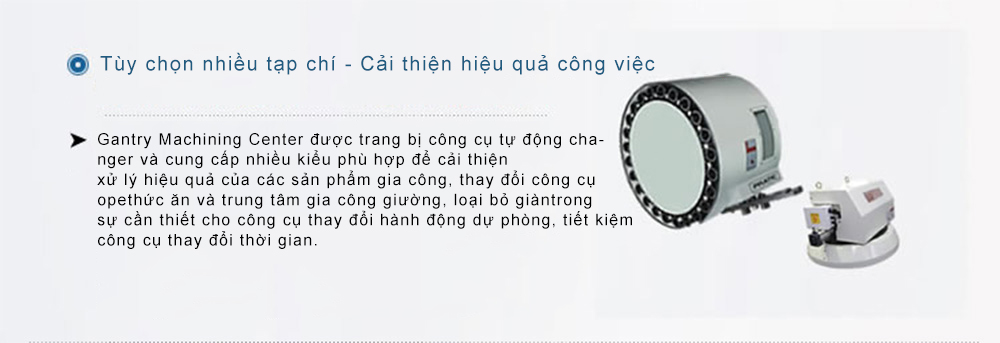

| Số đạo cụ tiêu chuẩn | Chiếc | BT50/24 | BT50/24 | BT50/32 | BT50/32 | BT50/32 | BT50/32 |
| Đường kính dao lớn nhất | mm | φ110/300 | φ110/300 | φ125/300 | φ125/300 | φ125/300 | φ125/300 |
| Phương thức trao đổi công cụ | mm/min | Khí nén | Khí nén | Khí nén | Khí nén | Khí nén | V |
| Trọng lượng công cụ tối đa | kg | 18 | 18 | 18 | 18 | 18 | 18 |
| Định vị chính xác | mm | 0.021 | 0.021 | 0.021 | 0.021 | 0.021 | 0.021 |
| Lặp lại định vị chính xác | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| Thông số trục chính ( mô hình/ đường kính lắp đặt) | BT50/φ190 | BT50/φ190 | BT50/φ200 | BT50/φ200 | BT50/φ200 |
BT50/φ190(Loại dây cu-roa ) |
|
| Đầu dây cu-roa chuyển động, tốc độ tối đa | r.p.m | 6000 | 6000 | 4000 | 4000 | 4000 | 4000 |
|
Công suất động cơ trục chính |
kw | 15/18.5 | 15/18.5 | 22/26 | 22/26 | 22/26 | 22/26 |
| Nhu cầu không khí | kg/cm | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
| Lưu lượng nguồn | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | ≥0.5 | |
| Trọng lượng máy | kg | 17000 | 20000 | 32000 | 42000 | 53000 | 95000 |
| Kích thước tổng thể (Dài x Rộng x Cao) | mm |
6110×3120×4480（Điểm cao nhất của trục quay ） |
7150×3320×4536（Điểm cao nhất của trục quay ） |
7705×4650×5167（Điểm cao nhất của trục quay ） |
11840×4650×5167（Điểm cao nhất của trục quay ） |
13840×5150×5167（Điểm cao nhất của trục quay ） |
19000×7500×6500（Điểm cao nhất của trục quay ） |
