Mô hình máy đặc điểm kỹ thuật |
单位 |
CTM430S |

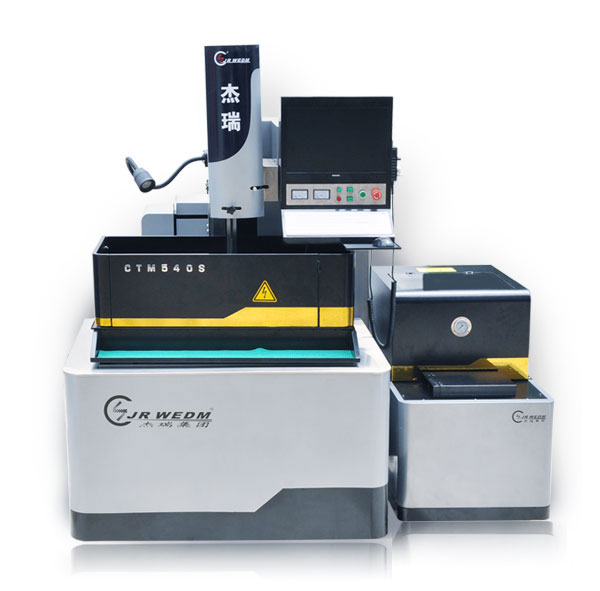

CTM540S |
CTM650S |
X、Y、ZHành trình |
mm |
400×320×300 |
500×400×300 |
630×500×300 |
U、VHành trình |
mm |
±30 |
±30 |
±30 |
Côn chế biến tối đa |
°/mm |
±6°/80 |
±6°/80 |
±6°/80 |
Đường kính dây |
mm |
0.10—0.20 |
0.10—0.20 |
0.10—0.20 |
Hiệu quả xử lý tối đa |
mm²/min |
≥200 |
≥200 |
≥200 |
Kết thúc bề mặt tối ưu |
μm(Ra) |
≤0.8 |
≤0.8 |
≤0.8 |
Lặp lại độ chính xác định vị |
mm |
±0.003 |
±0.003 |
±0.003 |
Độ chính xác gia công |
mm |
±0.003(15X15mm六边形) |
||

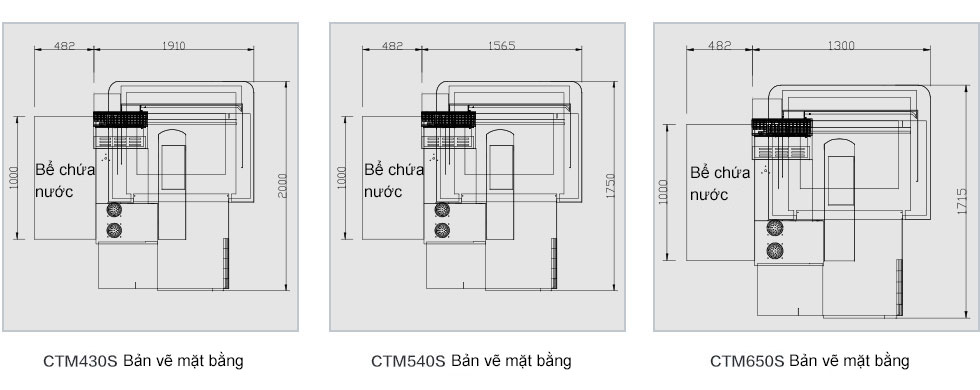

Kích thước máy (dài × rộng × cao) |
mm |
1715×1300×2100 |
1750×1565×2100 |
2000×1910×2200 |
Trọng lượng máy công cụ |
kg |
≈1800 |
≈2000 |
≈2500 |
Bàn làm việc và cấu hình máy |
||||
Trọng lượng phôi tối đa |
kg |
500 |
550 |
600 |
Kích thước bàn làm việc (chiều dài × chiều rộng) |
mm |
960×465 |
1020×500 |
1270×600 |

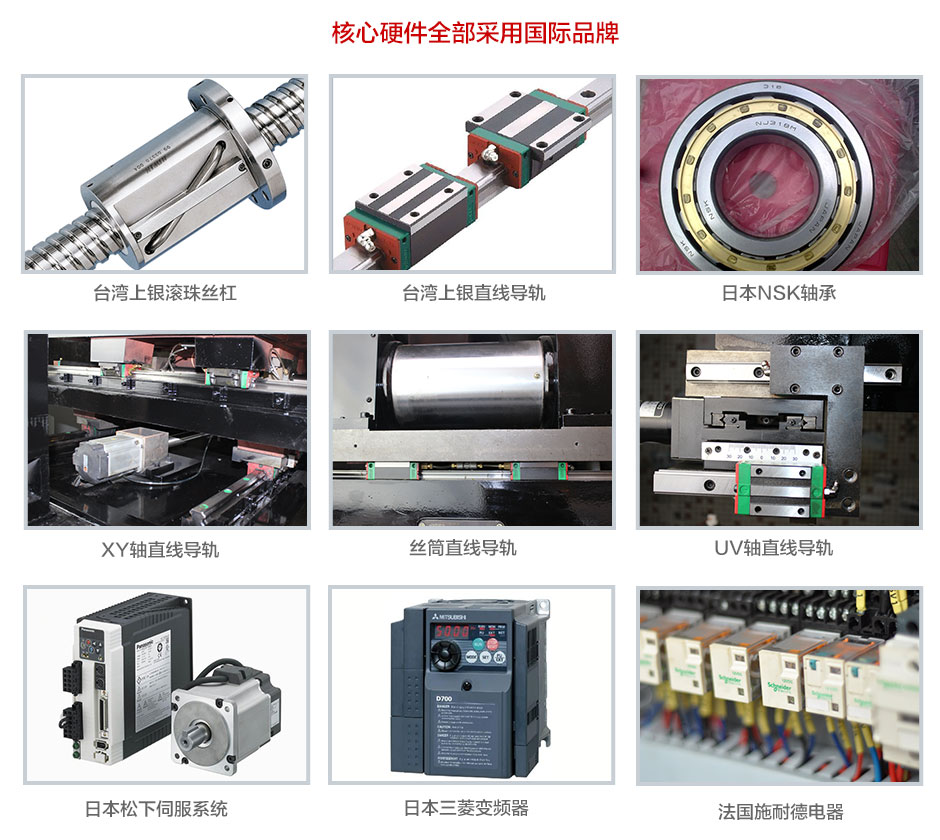

Hướng dẫn đường sắt |
Hướng dẫn tuyến tính (Đài Loan bạc) |
|||
Động cơ điều khiển |
Động cơ servo (Panasonic, Nhật Bản) |
|||
Nguồn điện |
||||
Cung cấp điện tiêu chuẩn |
|
380V/220V±10%/ 50Hz / 2kVA |
||
Điều kiện môi trường |
|
15-30° / 40-80% |
||
Bồn nước |
||||
Độ chính xác lọc |
μm |
5 |
||
Bể chứa nước |
L |
160 |
||
Hệ thống CNC |
||||
Hệ thống điều khiển |
|
Hệ thống servo |
||
Cấu hình phần cứng |
|
Máy chủ công nghiệp, ổ cứng thể rắn 32G, màn hình LCD Philips Philips 19 ", bàn phím PC tiêu chuẩn |
||
Giao diện truyền thông |
|
USB /Mạng |
||
Số trục điều khiển |
|
Liên kết bốn trục |
||
ISO代码 |
|
Tạo chương trình gia công bốn trục tuyến tính-arc-côn với mã 3B hoặc G |
||
Độ chính xác của nguồn cấp dữ liệu xung đơn |
mm |
0.001 |
||
界面语言 |
|
中文/英文 |
||
|
